Dokumentation
Schieberegler
Bei einem Schieberegler kann ein Wert eingestellt werden.
Voraussetzungen
Ein Schieberegler ist eine Variable mit der Darstellung Schieberegler. Um diese Darstellung zu verwenden muss die Variable folgende Bedingungen erfüllen:
- Typ Integer oder Float
- Eingerichtete Variablenaktion
Parameter
| Parameter | Beschreibung |
|---|---|
| Minimaler Wert | Minimaler Wert des Schiebereglers |
| Maximaler Wert | Maximaler Wert des Schiebereglers |
| Schrittweite | Größe eines einzelnen Schrittes im Schieberegler. Bei 0 hat der Schieberegler keine feste Schrittweite. |
| Gradient | Definiert die Optik des Gradienten |
| Benutzerdefinierter Gradient | In der Liste können für spezifische Werte Farben ausgewählt werden. Der Gradient des Schiebereglers besteht dann aus einem Verlauf über die definierten Farben. (nur sichtbar und verwendbar falls Gradient = "Benutzerdefiniert") |
| Verwendung der Variable | Verwendung der Variable in zusammengefassten Darstellungen. Der Wert wirkt sich nicht direkt auf die Darstellung der Variable auf, sondern nur auf deren Verwendung in zusammengefassten Darstellungen. |
| Präfix | Wird bei Formatierung vor den Variablenwert geschrieben |
| Suffix | Wird bei Formatierung hinter den Variablenwert geschrieben |
| Anzeigetyp | Bei "Prozentual" werden die Werte prozentual dargestellt. Somit wird der Minimalwert als 0 und der Maximalwert als 100 dargestellt, unabhängig von deren absoluten Werten. Andere Werte werden ebenfalls dementsprechend skaliert. Bei "Absolut" erfolgt keine Umrechnung. |
| Tausendertrennzeichen | Definiert das verwendete Tausendertrennzeichen bei Formatierung des Wertes |
| Nachkommastellen | Die Anzahl der Nachkommastellen, welche bei Formatierung des Wertes dargestellt werden (nur verfügbar für Variablen des Typs Float) |
| Dezimaltrennzeichen | Definiert das verwendete Dezimaltrennzeichen bei Formatierung des Wertes (nur verfügbar für Variablen des Typs Float) |
| Icon | Das Icon, welches für die Variable verwendet wird |
| Verwende aktualisierte Parameter für spezifische Intervalle | Aktiviert eine Liste von Intervallen, welche die Formatierung in spezifischen Wertbereichen überschreiben können (nicht verwendbar falls Anzeigetyp = "Prozentual") |
| Intervalle | Eine Liste von Intervallen zum Überschreiben der Formatierung in spezifischen Wertbereichen |
Intervalle
| Parameter | Beschreibung |
|---|---|
| Anfang des Intervalls | Ab diesem Wert wird das Intervall angewandt |
| Ende des Intervalls | Bis zu diesem Wert wird das Intervall angewandt. Sollte es ein Intervall mit Anfang auf diesem Wert geben, so wird bei dem exakten Wert für Ende das andere Intervall verwendet und das definierte Intervall nur für Werte genutzt, welche kleiner als das Ende sind. |
| Anzeige | Bei "Formatierter Wert" wird der Wert mit angepassten Parametern formatiert, bei "Konstante" wird die Darstellung durch einen konstanten Wert ersetzt |
| Konstante | Definiert den Text, welcher ohne weitere Formatierung für Werte innerhalb dieses Intervalls dargestellt werden soll. (nur verfügbar falls Anzeige = "Konstante") |
| Umrechnungsfaktor | Vor der Formatierung wird der Wert durch den Umrechnungsfaktor geteilt (nur verfügbar falls Anzeige = "Formatierter Wert") |
| Überschreibe Präfix | Ist der Schalter aktiviert wird nicht der Präfix der Hauptkonfiguration verwendet, sondern der im Intervall definierte Präfix (nur verfügbar falls Anzeige = "Formatierter Wert") |
| Präfix | Verwendeter Präfix innerhalb des Intervalls (nur verfügbar falls Schalter "Überschreibe Präfix" aktiv) |
| Überschreibe Suffix | Ist der Schalter aktiviert wird nicht der Suffix der Hauptkonfiguration verwendet, sondern der im Intervall definierte Suffix (nur verfügbar falls Anzeige = "Formatierter Wert") |
| Suffix | Verwendeter Suffix innerhalb des Intervalls (nur verfügbar falls Schalter "Überschreibe Suffix" aktiv) |
| Überschreibe Nachkommastellen | Ist der Schalter aktiviert werden nicht die Nachkommastellen der Hauptkonfiguration verwendet, sondern die im Intervall definierten Nachkommastellen (nur verfügbar falls Anzeige = "Formatierter Wert" und Variable des Typs Float) |
| Suffix | Verwendete Nachkommastellen innerhalb des Intervalls (nur verfügbar falls Schalter "Überschreibe Nachkommastellen" aktiv) |
| Überschreibe Icon | Ist der Schalter aktiviert wird nicht das Icon der Hauptkonfiguration verwendet, sondern das im Intervall definierte Icon |
| Icon | Verwendetes Icon innerhalb des Intervalls (nur verfügbar falls Schalter "Überschreibe Icon" aktiv) |
Darstellung als Legacy-Profil
Verwendet eine Variable die Darstellung Legacy Profil, so wird diese als Schieberegler darstellt, falls sie zusätzlich folgende Bedingungen erfüllt:
- Erfüllt nicht die Bedingungen von einer der folgenden Darstellungen:
- Variablenprofil mit folgenden Parametern:
- Max Wert > Min Wert
- Schrittweite beliebig, hat aber Einfluss auf die Schrittweite des Sliders
Bei der Verwendung eines Variablenprofils werden einige Parameter des Schiebereglers abgeleitet
Gradient
Der Gradient hängt vom Profilnamen ab.
- Temparatur für Profilnamen
- ~Temperature
- ~Temperature.Difference
- ~Temperature.Fahrenheit
- ~Temperature.Room
- Farbtemperatur für Profilnamen "~TWColor"
- Standard sonst
Verwendung der Variablen
Die Verwendung hängt vom Profilnamen ab.
- Temparatur für Profilnamen
- ~Temperature
- ~Temperature.Difference
- ~Temperature.Fahrenheit
- ~Temperature.Room
- Farbtemperatur für Profilnamen "~TWColor"
- Intensität falls Profilname mit "~Intensity." beginnt
- Lautstärke für Profilnamen "~Volume"
- Fortschritt für Profilnamen "~Progress"
- Keine hiervon sonst
Anzeigetyp
"Prozentual" falls Suffix "%", sonst "Absolut"
Aussehen in Kachel Visualisierung

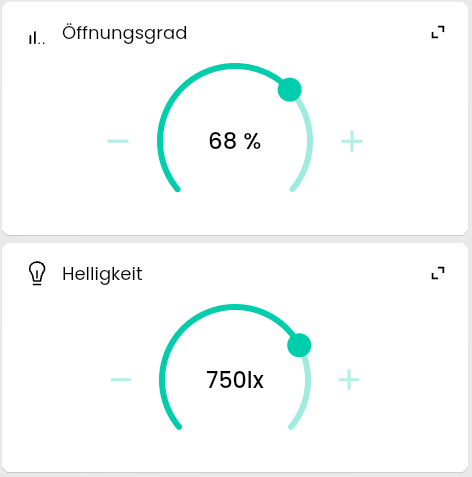

Als eigene Kachel

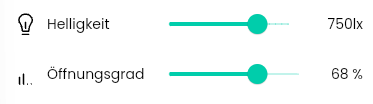

Innerhalb einer Liste
Aussehen im WebFront
Das WebFront unterscheidet je nach Anzeigetyp und hat für jeden Fall eine eigene Darstellung:
Anzeigetyp "Absolut"
Anzeigetyp "Prozentual"
