Variablendarstellung

Benötigt: IP-Symcon >= 8.0

Jede Variable besitzt eine Variablendarstellung. Variablendarstellungen werden genutzt um Variablenwerte wie True, False oder 0, 1, 2, 3 in eine für den Menschen leserliche Form zu bringen und mit den notwendigen Kontextdaten (z.B. °C) zu versehen. Die Variablendarstellung gibt also an, wie eine Variable in der Visualisierung dargestellt wird. Darüber hinaus bestimmt sie das Bedienelement, mit dem der Variablenwert verändert werden kann.

Darstellung auswählen

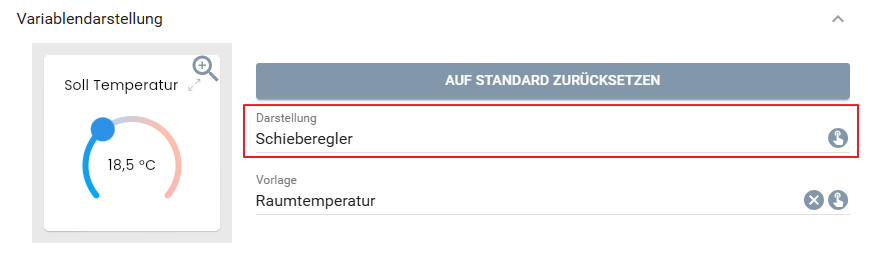

Eine Darstellung kann im "Variable bearbeiten"- Dialog in dem Abschnitt "Variablendarstellung" ausgewählt werden. Dieser Dialog ist beim Erstellen einer Variable oder im Nachhinein via "Objektbaum" -> "Doppelklick" oder über "Objektbaum" -> "Rechtsklick" -> "Objekt bearbeiten" erreichbar.

Einige Variablen von hinzugefügten Modulen beinhalten eine "Standarddarstellung". Diese kann durch einen Klick auf die Schaltfläche "Standard überschreiben" überschrieben werden. Der Originalzustand kann daraufhin über die Schaltfläche "Auf Standard zurücksetzten" wiederhergestellt werden.

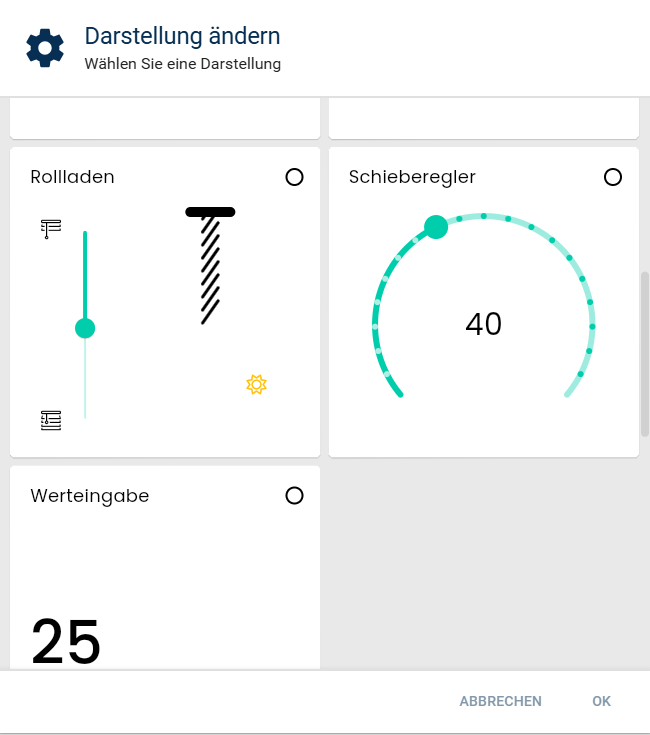

Über das Auswahl-Icon beim Eintrag "Darstellung" wird der Darstellungsdialog geöffnet, in welchem eine Darstellung ausgewählt werden kann. In dem Darstellungsdialog werden immer alle Darstellungen angezeigt. Wenn die Konfiguration der aktuellen Variable eine Darstellung nicht zulässt, wird diese ausgegraut. Beim Bewegen der Maus über das ausgegraute Element wird ein Text angezeigt, der beschreibt welche Anforderungen erfüllt werden müssen um die Darstellung zu werden.

Jede Darstellung bietet viele verschieden Parameter um sie den Anforderungen entsprechend anzupassen. Die verfügbaren Parameter und ihre Funktion sind unter den jeweiligen Einträgen unter Objektdarstellung näher beschrieben.

Vorschau

Jede Anpassung kann direkt in der Vorschau neben der Darstellungsauswahl beobachtet werden. Durch Klicken auf das Lupen-Symbol der Vorschau kann diese im Vollbild geöffnet werden. Hier kann, wie in der normalen Visualisierung, über das Stift-Symbol die Größe der Kachel angepasst werden, um zu sehen wie sich die Darstellung in verschiedenen Größen verhält.

Vorlagen

Wenn die Parameter einer Darstellung verändert werden, gelten diese nur für die aktuell ausgewählte Variable. Wenn mehrere Variablen die gleichen Parameter nutzen sollen, können Vorlagen genutzt werden. Vorlagen können unter dem Feld für Darstellungen ausgewählt werden. Wurde eine Vorlage gewählt, so verwendet die Darstellung die Parameter der Vorlage, auch wenn diese später noch angepasst werden sollte. Dennoch können Parameter im Variablendialog weiterhin verändert werden. Entsprechen die Parameter dadurch nicht mehr den Werten der Vorlage oder der übergeordneten Darstellung wird in dem Feld Vorlage "(Benutzerdefiniert)" angezeigt und die eingestellten Parameter gelten wieder genau für diese Variable. Eigene Vorlagen können im Vorlagenmanager erstellt und bearbeitet werden.
