FD-868

Funktion

Das Funkdisplay 868 dient der Anzeige von Text-Meldungen auf einem 2*16-stelligen LC-Display.
Zusätzlich können drei LEDs und ein Tongeber geschaltet werden.
Optional ist eine IO-Box (Relais-Platine) mit zwei Ausgängen (10A/250V) sowie zwei Eingängen (TTL +5V) erhältlich.
Die bidirektionale Datenübermittlung erfolgt über einen USB-Funktransceiver im 868 MHz Frequenzband.
Dabei können alle Tastendrücke ausgewertet werden und zusätzlich die Displaybeleuchtung an/-ausgeschaltet werden.

Installation

Um Daten empfangen zu können, muss zuvor unter Windows der virtuelle COM-Port Treiber von Silicon Labs (CP210x) installiert und der USB-T 868 Funktransceiver angeschlossen werden. In IP-Symcon muss "FD-868 (Display)" hinzugefügt werden. Die übergeordneten Instanzen (z.B. das Gateway) werden automatisch angelegt.

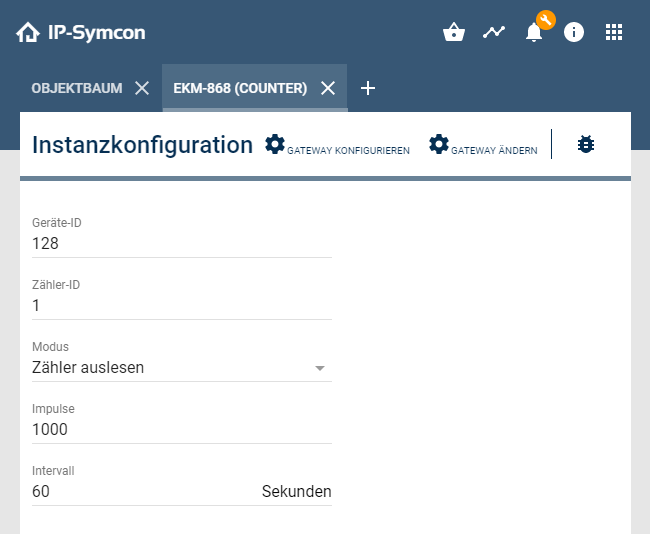

Konfiguration

Die folgenden Eigenschaften können wie folgt verändert werden (nicht per Befehl): linke Taste am Display gedrückt halten und Gerät dabei einschalten. Weitere Anweisungen erscheinen auf dem Display.

Es darf nur jeweils ein Gerät mit derselben ID in einem Funknetzwerk vorhanden sein.

Optional ist eine externe IO-Box (Relais-Platine) mit zwei Ausgängen (10A/250V) sowie zwei Eingängen (TTL +5V) erhältlich. RJ-11-Buchse-Belegung (Display):
1 – Eingang 1 / TTL
2 – GND
3 – Ausgang 1 / Open Collector
4 – Ausgang 2 / Open Collector
5 – VCC /+5V
6 – Eingang 2 / TTL
IO-BOX Buchse über der Klemme von ‘Ausgang 1′

Tipps & Tricks

Skripte für eine Menü-Steuerung sind in unserem Forum verfügbar:
Link zum Forenbeitrag

Der Tasten-Klick lässt sich bei der ersten Generation nicht abstellen.
Er signalisiert dem Bediener, dass der Befehl vom USB-Funk-Transceiver angenommen worden ist (Quittierung).
