Energieverteilung
Benötigt: IP-Symcon >= 7.0
Die Energieverteilung bietet eine Darstellung, welche einen Überblick über erzeugte/verbrauchte und eingespeiste/bezogene Energie ermöglicht.
Funktionsumfang
- Grafische Darstellung des Energieflusses zwischen verschiedenen Geräten
- Aufteilung von Geräten nach Erzeuger und Verbraucher
- Spezielle Darstellungen für Netz und Speicher
- Berechnung von Gesamtverbrauch, Gesamterzeugung, Bezug und Überschuss
- Gruppierung mehrerer Geräte des gleichen Typs
Einrichten der Instanzen in IP-Symcon
Unter 'Instanz hinzufügen' kann das 'Energieverteilung'-Modul mithilfe des Schnellfilters gefunden werden.
- Weitere Informationen zum Hinzufügen von Instanzen in der Dokumentation der Instanzen
Konfigurationsseite
Alle ausgewählten Variablen sollten die Werte in der gleichen Einheit anbieten, um eine fehlerfreie Darstellung und Funktion zu gewährleisten.
| Name | Beschreibung |
|---|---|
| Zusammenfassende Werte berechnen | Wenn aktiviert, werden Statusvariablen erstellt, die anhand der hinzugefügten Variablen Erzeugungs-, Verbrauchs-, Bezugs- und Überschusswerte berechnen. |
Konfigurations-Liste
| Name | Beschreibung |
|---|---|
| Typ | Die Auswahl des Typs entscheidet ob das Gerät als Erzeuger oder Verbraucher behandelt wird und bietet entsprechend weitere Konfigurationsmöglichkeiten |
| Name | Der für die Darstellung genutzte Name. Bleibt dieser leer, wird der Variablenname genutzt. |
| Gruppieren | Alle Geräte des selben Typs werden in der Visualisierung zusammengefasst. |
| Zusatzinformation | Ein Variable deren Wert hinter dem eigentlichen Variablenwert in Klammern angezeigt werden kann. Beispielsweise der prozentuale Ladestand eines E-Fahrzeuges oder ein Zählerstand |
| Berechnungstyp | Aus den Werten der Zusatzinformation Variablen einer Gruppe wird entweder die Summe oder der Mittelwert gebildet. (nur wenn 'Gruppieren' aktiviert ist) |
Typ-Konfiguration
Wind/Solar
| Name | Beschreibung |
|---|---|
| Erzeugung | Die Variable, welche die erzeuge Energie angibt. |
Verbraucher/Wallbox/Wärme/Wärmepumpe
| Name | Beschreibung |
|---|---|
| Verbrauch | Die Variable, welche die verbrauchte Energie angibt. |
Netz
| Name | Beschreibung |
|---|---|
| Konfigurationstyp | Bestimmt ob der Wert sich aus einer oder zwei Variablen ergibt. |
| Bezug / Überschuss | Ist der Wert der Variable positiv so wird er als Bezug gezählt. Ist er negativ gilt zählt er zu Überschuss. (nur bei Konfigurationstyp 'Einzelne Variable') |
| Invertiert | Invertiert das Verhalten der einzelnen Variable. (nur bei 'Konfigurationstyp' 'Einzelne Variable') |
| Bezug | Die Variable, welche die bezogene Energie angibt. (nur bei 'Konfigurationstyp' 'Zwei Variablen') |
| Überschuss | Die Variable, welche die überschüssige Energie angibt. (nur bei 'Konfigurationstyp' 'Zwei Variablen') |
Speicher
| Name | Beschreibung |
|---|---|
| Konfigurationstyp | Bestimmt, ob der Wert sich aus einer oder zwei Variablen ergibt. |
| Laden / Entladen | Ist der Wert der Variable positiv so wird er als Laden gezählt. Ist er negativ zählt er als Entladen. (nur bei Konfigurationstyp 'Einzelne Variable') |
| Invertiert | Invertiert das Verhalten der einzelnen Variable. (nur bei 'Konfigurationstyp' 'Einzelne Variable') |
| Laden | Die Variable, welche die geladene Energie angibt. (nur bei 'Konfigurationstyp' 'Zwei Variablen') |
| Entladen | Die Variable, welche die entladene Energie angibt. (nur bei 'Konfigurationstyp' 'Zwei Variablen') |
Statusvariablen
Die Statusvariablen werden automatisch angelegt. Das Löschen einzelner kann zu Fehlfunktionen führen.
Statusvariablen
Die Statusvariablen werden nur angelegt, wenn die entsprechende Einstellung auf der Konfigurationsseite aktiviert wurde
| Name | Typ | Beschreibung |
|---|---|---|
| Verbrauch (Gesamt) | Float | Die Summe der Verbräuche des Typs Verbraucher, Wallbox, Wärmepumpe und Wärme. |
| Erzeugung (Gesamt) | Float | Die Summe der Erzeugung des Typs Solar und Wind. |
| Bezug | Float | Differenz zwischen verbrauchter Energie und erzeugter Energie. |
| Überschuss | Float | Differenz zwischen erzeugter Energie und verbrauchter Energie. |

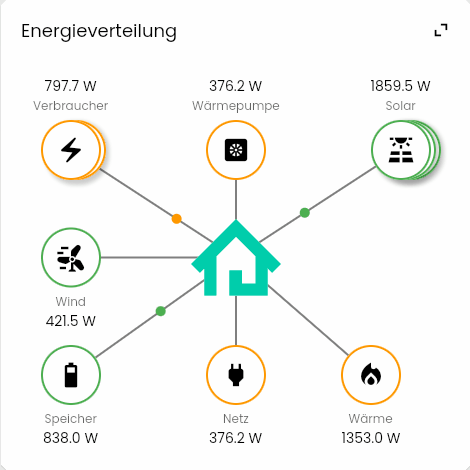

Visualisierung

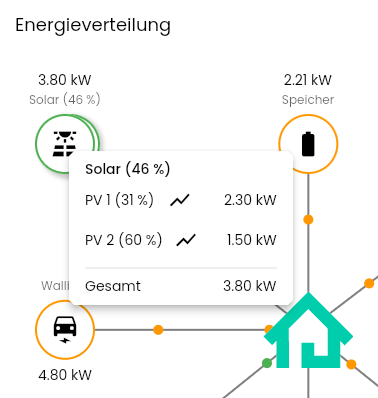

Jedes Gerät und jede Gruppe kann angeklickt werden, um eine Aufschlüsselung der einzelnen Werte anzuzeigen. Sind die gewählten Variablen geloggt kann das entsprechende Diagramm direkt geöffnet werden.
Über einen Klick auf das Haus in der Mitte kann bei bedarf ein Ressourcen schonender Modus aktiviert werden, der die bewegten Punkte durch statische Pfeile ersetzt.
Die Energieverteilung hat im WebFront keine eigene Darstellung
