Dokumentation
Alfen
Benötigt: IP-Symcon >= 7.0
Alfen bietet verschiedene Wallboxen/Ladesäulen an. Über ModBus TCP können diese ausgelesen werden. Eine Verbindung mit IP-Symcon ist über ein LAN-IP Gateway möglich.
Folgende Geräte werden von IP-Symcon unterstützt:
Installation
Um Alfen Wallboxen/Ladesäulen in IP-Symcon nutzen zu können, muss eine Verbindung via Ethernet zur Wallbox vorhanden sein. Innerhalb der Wallbox/Ladesäulen ist ein LAN Anschluss integriert.

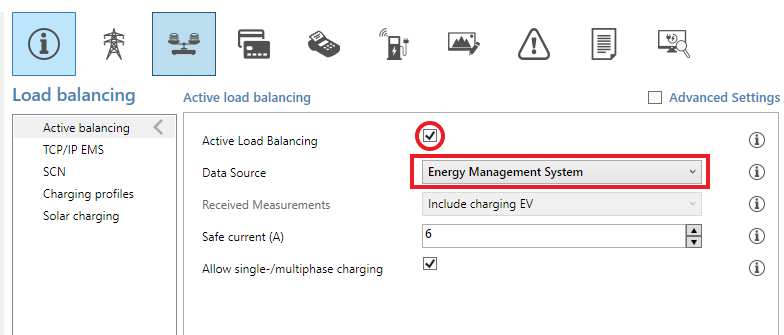

Innerhalb der ACE Service Software muss, wie im Bild einsehbar, das Active Load Balancing aktiviert und "Energy Managment System" ausgewählt werden. Dadurch wird auch das ModBus TCP aktiviert.
Einbindung IP-Symcon

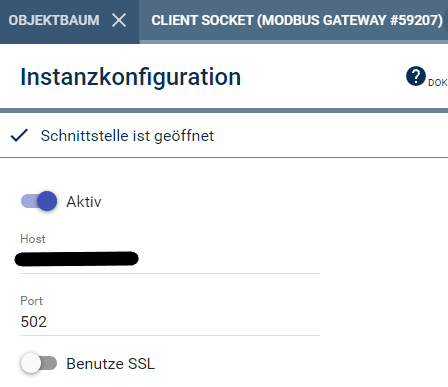

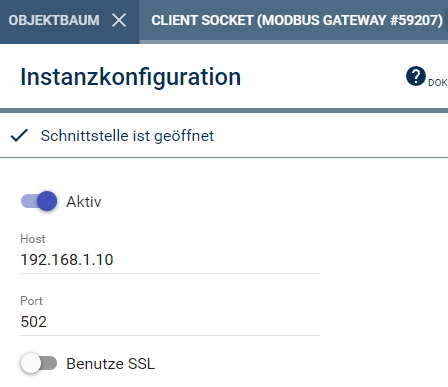

Zuerst muss eine "ModBus Device" Instanz innerhalb des Objektbaums von IP-Symcon hinzugefügt werden. Im folgenden Dialog muss die IP-Adresse der Wallbox eingetragen werden. Der Port ist Standardmässig 502. Beide Informationen können in der App oder ACE Service Software der WallBox/Ladesäule eingesehen werden.

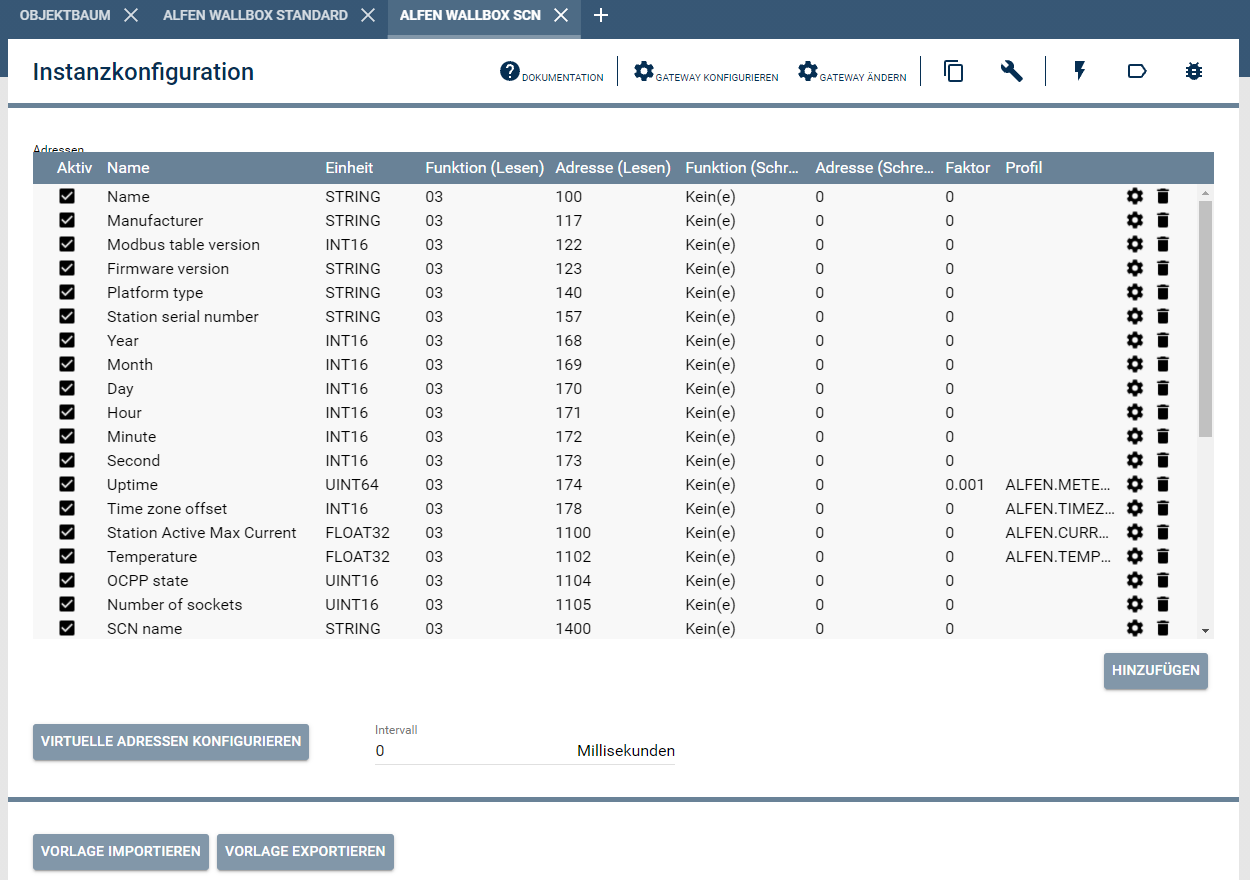

Im Anschluss kann die ModBus Vorlage ("AlfenModBusX_vx.json") für Alfen Wallboxen/Ladesäulen heruntergeladen werden. In diesem Download befinden sich entweder die Standard- oder SCN-Konfiguration des ModBus-Geräts. Über "Importieren" kann die gewünschte Vorlage geladen werden. Anschließend sind alle ModBus Adressen der gängigen Alfen Wallboxen/Ladesäulen eingerichtet.
ModBus Vorlage für Alfen Wallboxen/Ladesäulen:
Download Standard
Download SCN
Hinzufügen von Adressen
Sollen weitere Adressen hinzugefügt werden, kann dies über "Hinzufügen" realisiert werden.

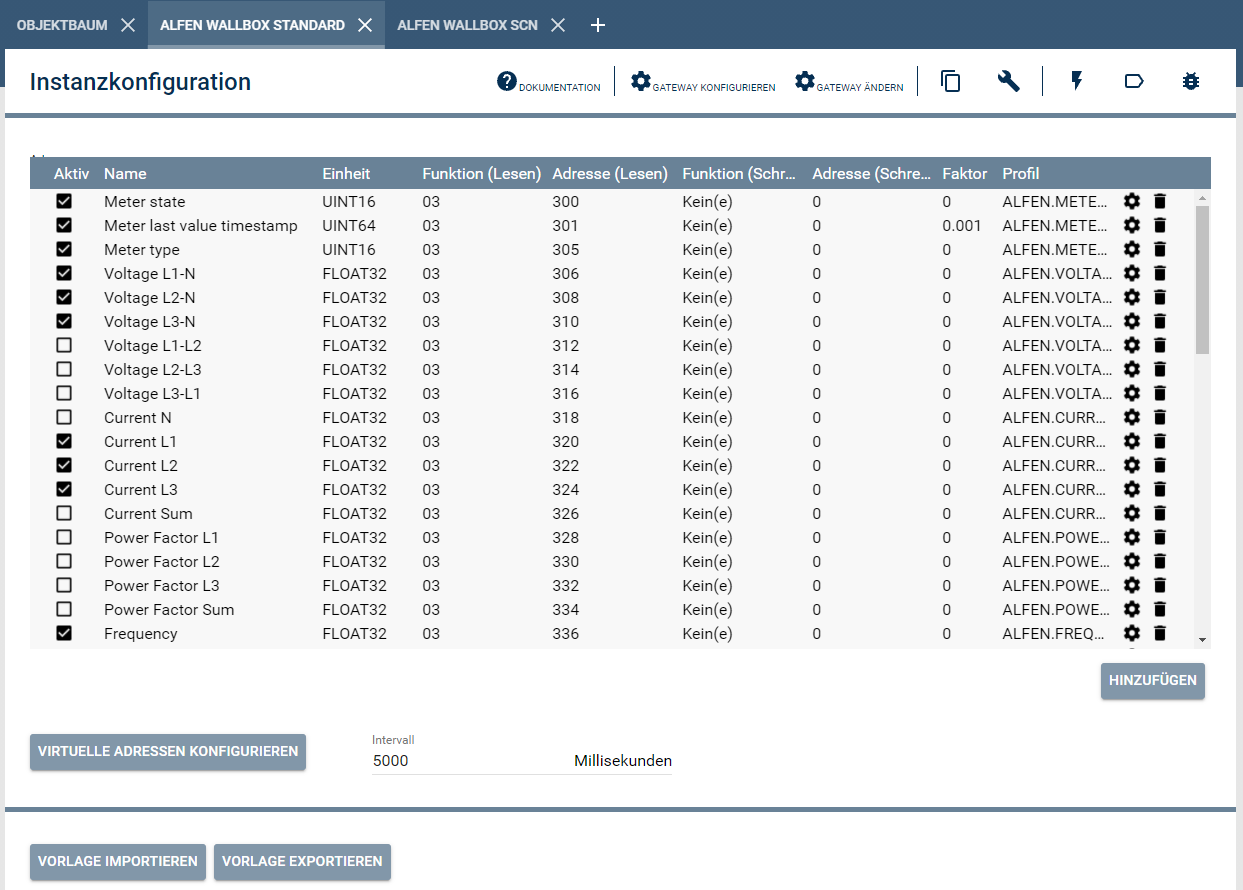

Je nach Ausführung der Wallbox kann es sein, dass einzelne Adressen de-/aktiviert werden müssen. Dies kann über die Aktiv Spalte gesteuert werden.

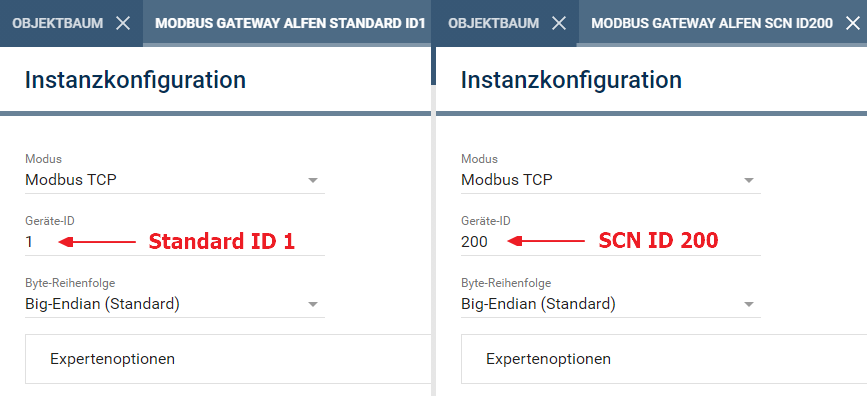

Standard oder SCN nutzen

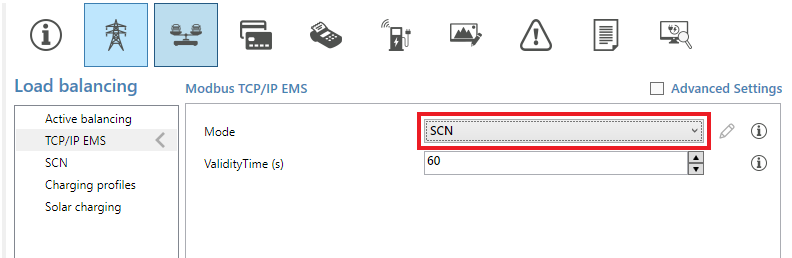

In der ACE Service Software kann man, wie im Bild erkennbar, zwischen einem Standard Lastmanagment (Socket) oder SCN Betrieb wählen. SCN bildet mehrere Wallboxen ab, wobei Socket nur eine Wallbox unterstützt.
Protokollbeschreibung
Protokollbeschreibung für Alfen Wallboxen/Ladesäulen: Download
