Objektbaum (Physikalisch)

Die physikalische Ansicht des Objektbaums zeigt auf der obersten Ebene nur unverbundene und I/O Instanzen an. Im I/O Bereich werden die Geräte in der Struktur der tatsächlichen physikalischen Verbindung dargestellt. Die Struktur wird unter Übergeordnete Instanzen veranschaulicht. (I/O -> Gateway ->Gerät). Es werden nur Instanzen angezeigt.
Unverbundene Instanzen beinhaltet solche, welche nicht physisch vorhanden sind.

Die Erklärung zum Kontextmenü der verschiedenen Instanzen kann in den Grundlagen nachgeschlagen werden.

Einrichtung

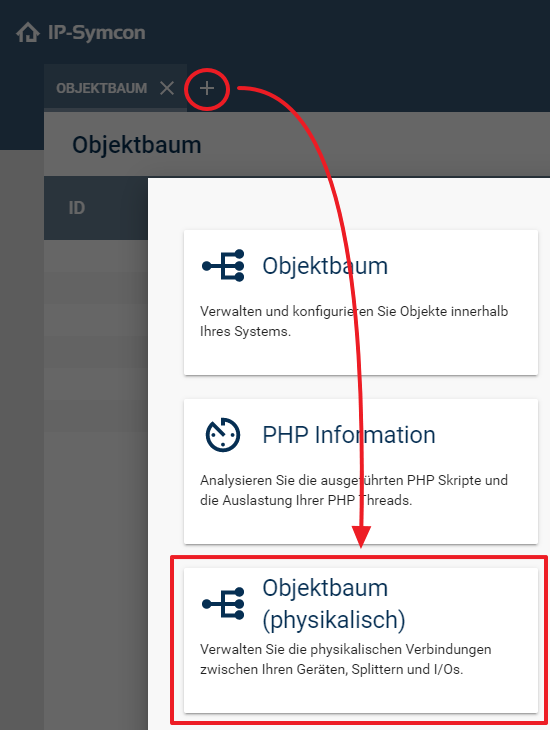

Der Objektbaum kann über das Plus in der Tableiste geöffnet werden.

Farbcodes

Im Objektbaum wird der Status der Objekte mit Farbcodes dargestellt.

Schwarze Schrift:
Alles normal und das Objekt wird im WebFront angezeigt.

Hellgraue Schrift:
Alles normal und das Objekt wird nicht im WebFront angezeigt.

Graues Ausrufezeichen:
Das Objekt ist inaktiv.

Hellgraues Ausrufezeichen:
Eine übergeordnete Instanz des Objekts ist inaktiv.

Rotes Ausrufezeichen:
Das Objekt hat einen Fehlerzustand.

Hellrotes Ausrufezeichen:
Eine übergeordnete Instanz hat einen Fehlerzustand.

Weitere Funktionalitäten

Wenn im Objektbaum über eine Uhrzeit oder ein Ausrufezeichen gehovert wird, erscheint ein Tooltip, welcher z.B. das gesamte Datum oder die Art der Störung anzeigt.

Menüpunkte

ID

Mithilfe des Suchdialogs kann eine ObjektID gesucht werden. Bei Fund springt der Objektbaum automatisch zu der gesuchten ID und wählt diese aus.

Filter

Bei Eingabe in das Suchfeld wird der Filter automatisch aktiviert. Dieser kann durch Klick auf "Filter" wieder ein- und zugeschaltet werden. Es wird nur in der Spalte “Name” gesucht.

Typen

Hier kann die Sichtbarkeit bestimmter Objekte im Objektbaum, an- und ausgeschaltet werden, um die Übersicht oder den Fokus auf bestimmte Typen zu setzen. Ist etwas ausgeblendet wird dieser Button grau unterlegt.

Spalten

Übersichtsfunktionalität, um die angezeigten Spalten zu aktivieren und deaktivieren.
