Kachel Visualisierung

Benötigt: IP-Symcon >= 7.0

Die Kachel-Visualisierung bietet eine Darstellung Ihres Systems, welche den gesamten Objektbaum oder auch nur einen Teil davon visualisiert. Die Visualisierung kann via Browser oder via Apps genutzt werden.

Verbinden mit der Visualisierung

Das Verbinden ist einer der wenigen Punkte, in denen sich Apps und Browser unterscheiden:
Verbinden mit Apps
Verbinden mit Browser

Hauptansicht

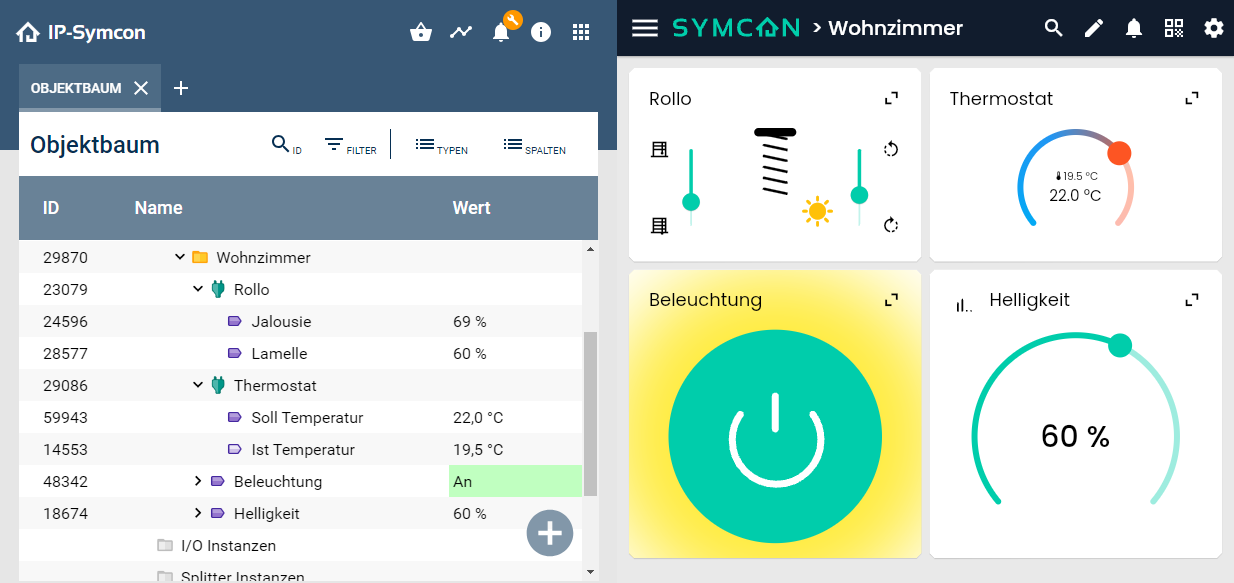

Die Visualisierung stellt Objekte aus IP-Symcon als Kacheln dar und orientiert sich dabei an dem Objektbaum. Eine Seite der Visualisierung entspricht somit dem Inhalt einer Kategorie. Wie die einzelnen Objekttypen angezeigt werden ist in der Objekt-Darstellung beschrieben

Kacheln

Kacheln haben verschiedene Darstellungsarten.

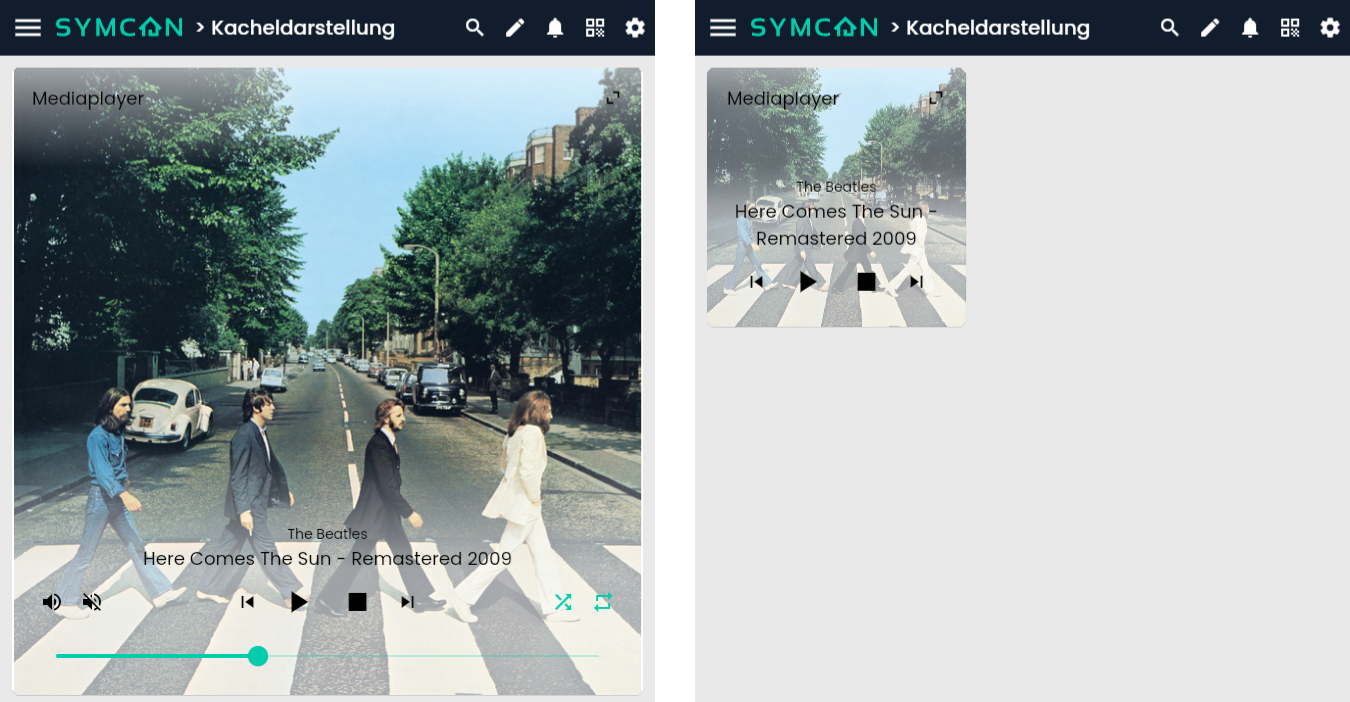

Minimierte Ansicht
Wenn Kacheln unter einer Kategorie neben anderen angezeigt werden, nutzen diese die minimierte Darstellung. Diese sind in der Objekt-Darstellung näher beschrieben. Die Größe Der Kachel kann ebenfalls einen Einfluss auf den Inhalt der Kachel haben.

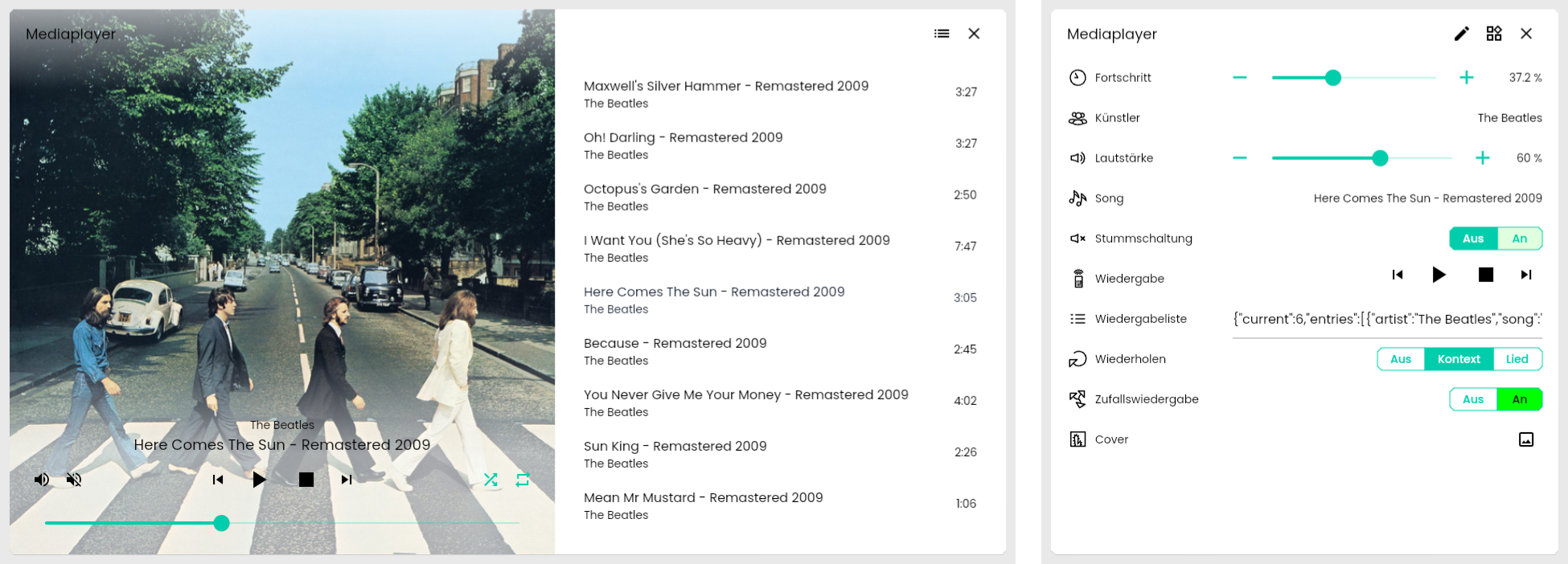

Maximierte Ansicht
Jede Kachel kann über die zwei Pfeile in der oberen rechten Ecken maximiert werden. Je nach Objekttyp und Konfiguration steht eine erweiterte Darstellung zur Verfügung. Gibt es keine werden das Objekt selbst oder alle untergeordneten Objekte in einer Liste angezeigt. Auch wenn es eine erweiterte Darstellung gibt kann jederzeit über das Listen Icon in der oberen rechten Ecke zur Listendarstellung gewechselt werden.

Elemente der Visualisierung

Die Visualisierung ist in verschiedene Bereiche unterteilt:

Appbar

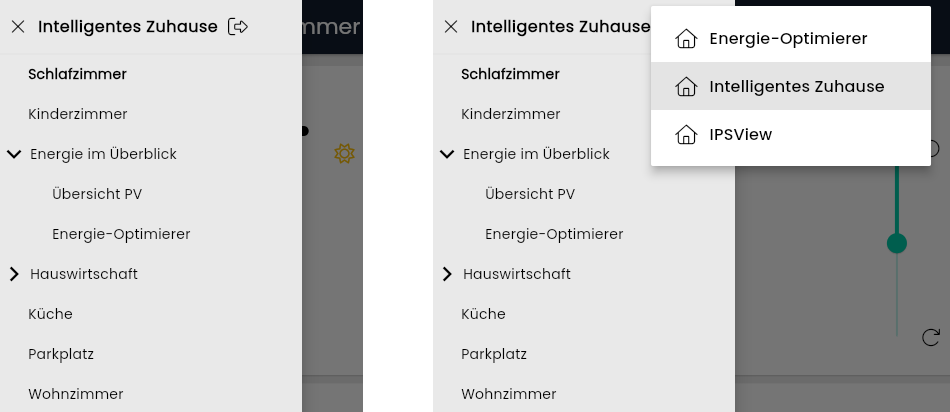

Am oberen Bereich des Bildschirms befindet sich die Appbar. Auf der linken Seite kann über das Navigationsmenü eine Übersicht der Kategorien aufgerufen werden. Auf der rechten Seite befindet sich standardmäßig die Suche und Schaltflächen für den Editiermodus, Benachrichtigungen, das Teilen der Visualisierung und die Einstellungen. In der Instanzkonfiguration können diese Optionen deaktiviert oder noch weitere Darstellungen wie etwa das aktuelle Datum hinzugefügt werden.

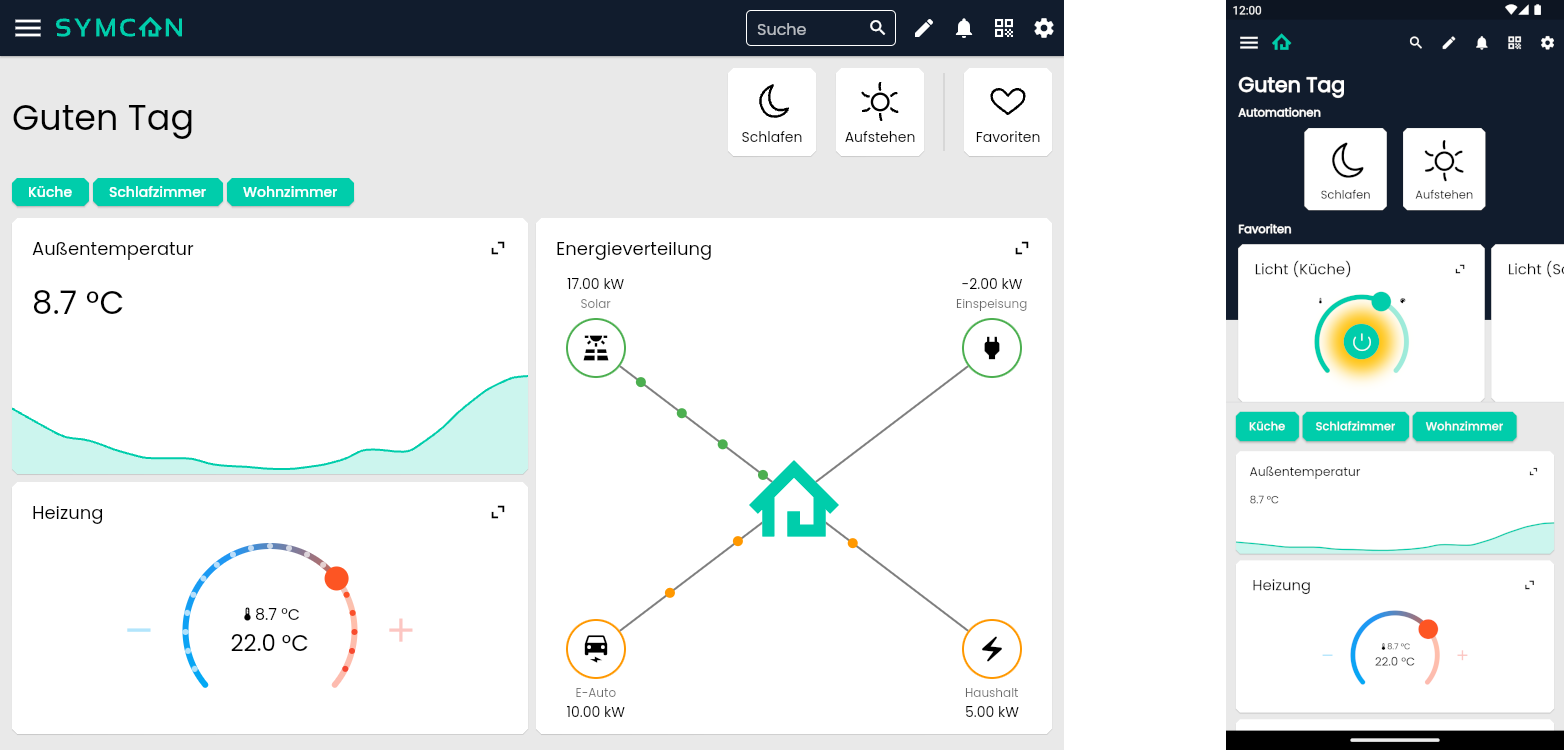

Startbereich
Unter der Appbar ist der Startbereich. Der Inhalt kann in der Instanzkonfiguration angepasst werden. Hier wird standardmäßig ein Begrüßungssatz angezeigt. Zusätzlich können eine Reihe von Automationen und Favoriten hier angezeigt werden. Bei schmaleren Bildschirmen wie etwa Smartphones wird die Darstellung leicht angepasst, um den verfügbaren Platz besser zu nutzen.

Kategorieleiste
Die Kategorieleiste fasst alle Kategorien, die sich in der aktuellen Kategorie befinden zusammen. Bei Bedarf bricht die Leiste um, damit alle Kategorien angezeigt werden können. In der Instanzkonfiguration kann die Kategorieleiste ausgeblendet werden, wodurch Kategorien mit den anderen Objekten darunter im Objektbereich angezeigt werden.

Objektbereich
Hier werden alle Objekte aus IP-Symcon wie etwa Variablen und Instanzen als Kacheln dargestellt. Die Position und Größe dieser kann jederzeit verändert werden. Ebenso kann der Inhalt der einzelnen Kacheln angepasst werden. Diese Informationen werden für verschiedene Bildschirmgrößen in Darstellungprofilen gespeichert. Näheres hierzu ist in Abschnitt Individualisierung beschrieben.

Einrichtung

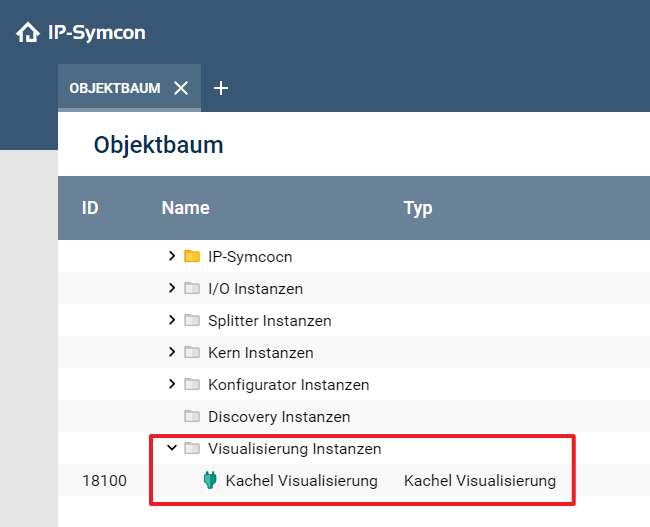

Um die Kachel Visualisierung einzurichten muss eine Kachel Visualisierung Instanz vorhanden sein. Standardmäßig wird mit der Installation eine Instanz erstellt und befindet sich im Objektbaum unter "Visualisierung Instanzen".

Sollen weitere Kachel Visualisierungen eingerichtet werden, so kann dieses im Objektbaum über das "+" -> "Instanz" -> "Kachel Visualisierung" hinzugefügt werden. Dies erstellt eine neue Kachel Visualisierung, welche komplett unabhängig konfiguriert werden kann.

Konfiguration

Grundsätzlich läuft die Kachel Visualisierung ohne weitere Konfiguration. Es können allerdings diverse Einstellungen gemacht werden. Informationen über die einzelnen Einstellungen und Konfigurationsmöglichkeiten können unter Instanzkonfiguration gefunden werden. Die Konfiguration kann durch einen Doppelklick im Objektbaum auf die Kachel Visualisierung geöffnet werden.

Mehrere Visualisierungen

In IP-Symcon Basic ist eine Visualisierung verfügbar. In der IP-Symcon Professional Edition können insgesamt bis zu fünf Kachel Visualisierungen erstellt werden, die eigenständig über die Visualisierung Startseite aufgerufen und bei Bedarf mit einem Passwort abgesichert werden können. Eine Visualisierung kann als eigenständige Einheit - für z.B. ein Visualisierungsobjekt - erstellt werden, eine spezielle Ansicht für den Wartungstechniker darstellen oder einfach nur eine sicherheitsspezifische Trennung erzeugen. Pro Visualisierung sind dieselben Optionen verfügbar und können beliebig angepasst werden. In der Unlimited Edition sind beliebig viele Visualisierungen erstellbar.
